TRAITEMENT DES EAUX DE REFROIDISSEMENT
/ LES EAUX DE REFROIDISSEMENT
PROCÉDURE DE TRAITEMENT DES EAUX DE REFROIDISSEMENT
Circuits ouverts à recyclage sur aéro-refrigérant (tours
de refroidissement)
- Appelé circuit semi-ouvert l’eau est recyclée entre
l’appareil à refroidir et la tour aéro-réfrigérante.
- Au passage dans la tour, l’eau ruisselante traversée de
l’air ventilé libère ses calories.
On distingue les types suivants
- Par pulvérisation
- À ruissellement
- À cascade
- Nid d’abeille
- À tirage naturel
La consommation d’eau d’appoint devra
prendre en compte trois paramètres :
- L’évaporation.
- L’entraînement vésiculaire.
- Les purges de déconcentration et autres pertes.
Qui seront calculés de la façon suivante :
Évaporation (E)
Il faut 560 kcal pour évaporer 1 litre d’eau soit 560 thermies
ou 650 kWh par m
3
Entraînement vésiculaire (EV)
- La ventilation provoque l’entraînement de fines
gouttelettes.
- La calcul est de considérer : 1/1000 du débit de
recirculation
- Calcul (EV) = 1/1000 du débit de recirculation
Purge de déconcentration
L’eau évaporée compensée par les apports pour
maintien de niveau. Conduit à une concentration de sels
dissous.
Il faut donc effectuer une purge dont le volume pourra
se calculer de la façon suivante : exemple sur tour de
200 000 kcal/h ou 233 kW/h.
Calcul (E) = puissancethermie / h
560
Calcul du débit :
puissance
= débit en m
3
/h
∆T départ /retour
04.
TRAITEMENT DES EAUX DE REFROIDISSEMENT

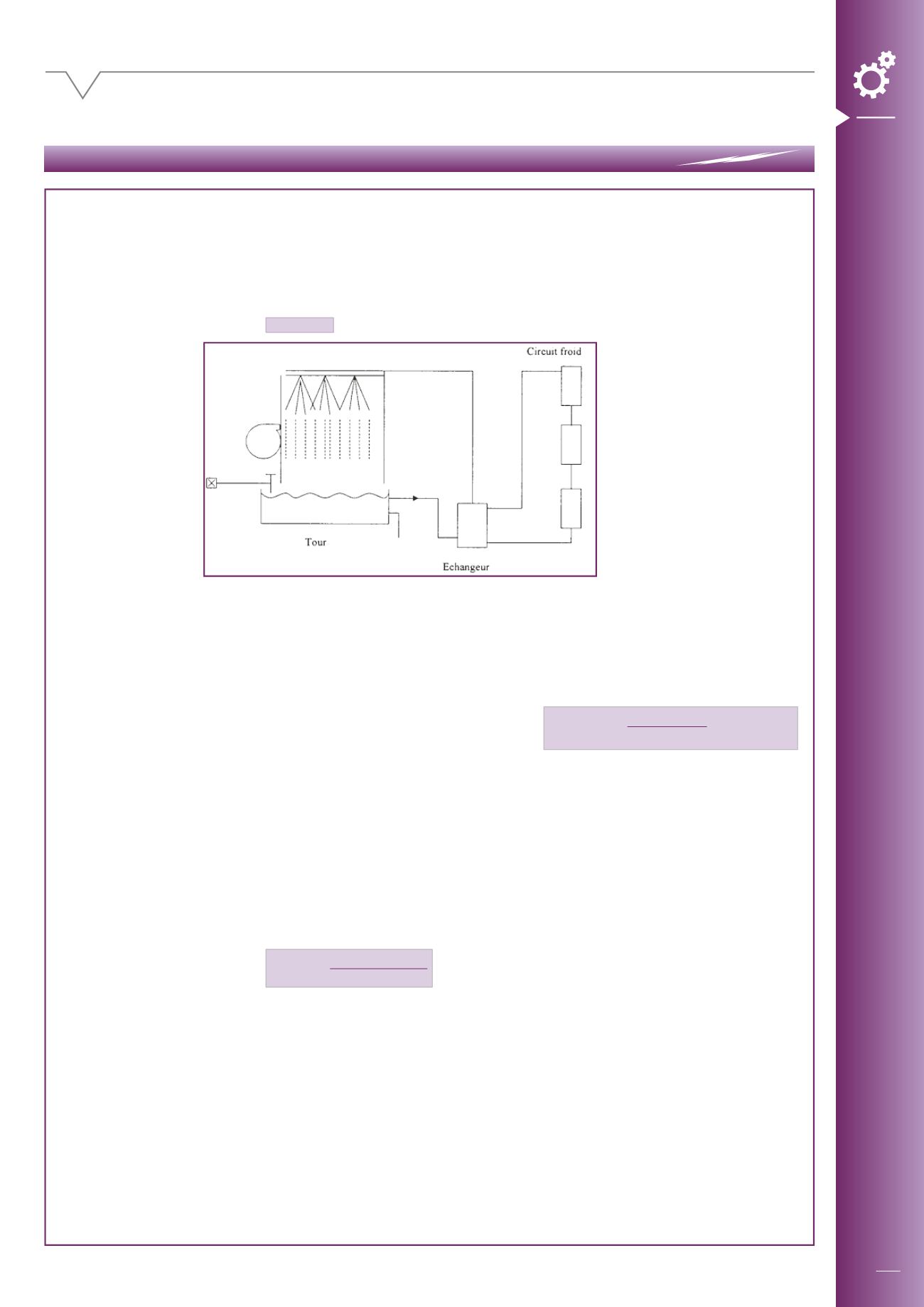

Schéma type
