07.
FILTRATION MAGNÉTIQUE
FILTRATION MAGNÉTIQUE
/ FILTRE MAGNÉTIQUE
LA CLARIFICATION PAR CAPTATION MAGNÉTIQUE DES BOUES D’OXYDES DES
INSTALLATIONS DE CHAUFFAGE ET DE REFROIDISSEMENT

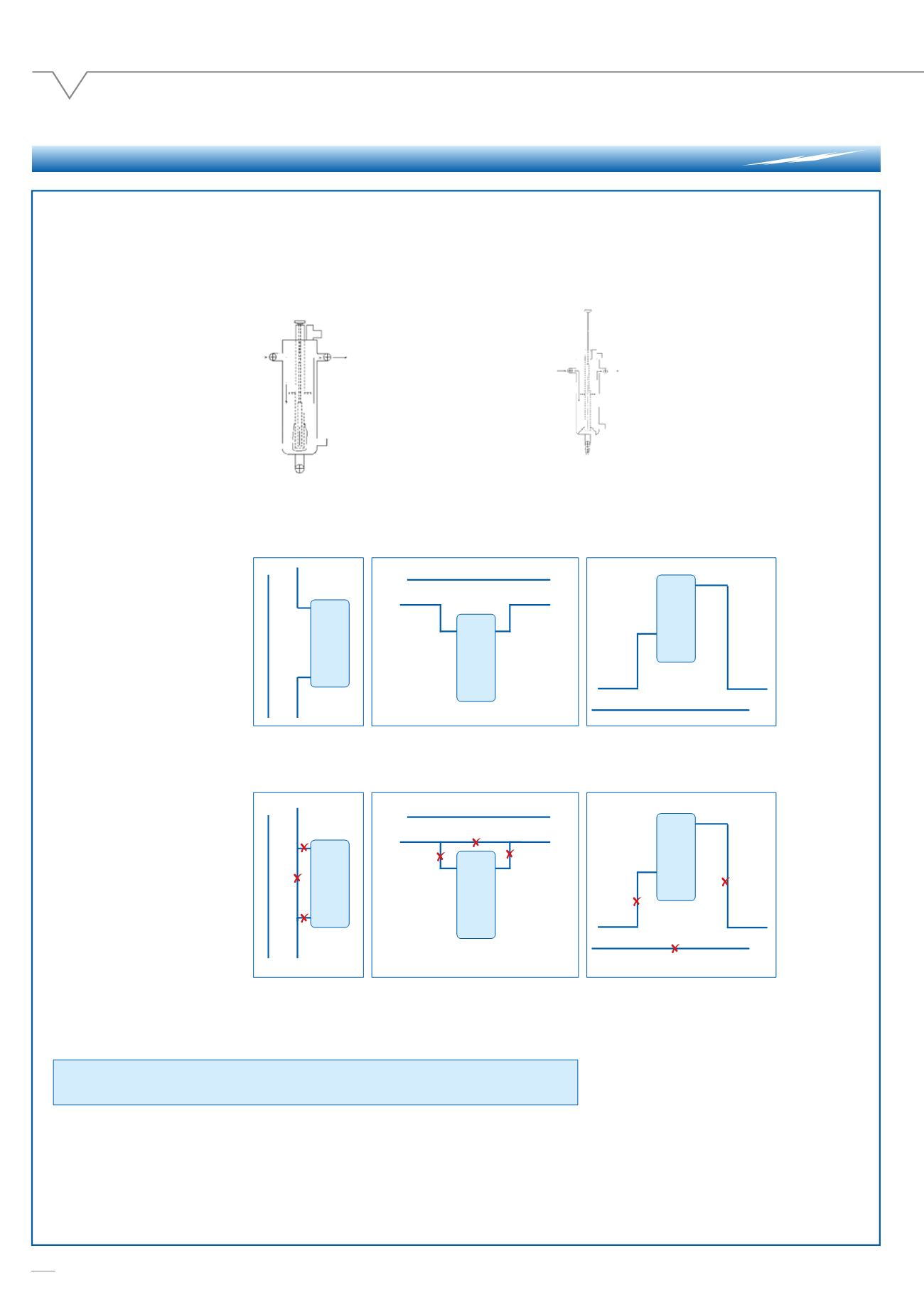

Principe de fonctionnement
Les principes de raccordements sur installations
Montage en plein flux (sur le retour)
Filtration magnétique en protection d’installation (réservé au petit modèle).
Montage en dérivation
Désembouage et préventif en deux phases.
Entrée de l’eau
chargée de boue
Sortie
Captation
des oxydes
Pour éliminer les oxydes,
il suffit de fermer les vannes
entrée et sortie, de lever la
pompe magnétique et d'ouvrir la
vanne de vidange
CLARIMAG
®
Définition du filtre CLARIMAG à installer en fonction de son débit 3 m
3
/h 5 m
3
/h 10 m
3
/h 15 m
3
/h
Le CLARIMAG 3 (modèle 3 m
3
/h) peut se monter en plein flux sur des installations d’appartement ou petit pavillon. Pour les autres (CLARIMAG 5 - 10 - 15) il est conseillé de faire le montage
en dérivation pour ne pas déséquilibrer la circulation.
À retenir :
Pour calculer le débit d’une installation. Puissance en Kcal -
Départ / Retour (qui doit se situer entre 15 et 20°C)
Important : pour le montage en dérivation il faut faire passer 1/3 du débit calculé (ci-dessus) pas le filtre CLARIMAG.
Comment choisir CLARIMAG, exemples :
- Installation de 30 Kws soit 25 800 Kcal
15°C
25 800 Kcal :
15°C = débit 1720 L/h. Dans ce cas, le modèle 3 m
3
/h peut être installé en plein flux ou en dérivation.
- Installation de 650 Kws soit 559 000 Kcal
16°C 559 000 Kcal :
16°C = débit 34 938 L/h. Réglage au 1/3 en dérivation soit 34 938 L/h : 3 = 11646
Dans ce cas, le modèle 15 m
3
/h est à retenir en dérivation.
CLARIMAG s’installe sur le retour :
- L’entrée du fluide dans le CLARIMAG se fait toujours par le haut.
- La sortie peut se faire par le haut ou le bas pour les modèles CLARIMAG 3 et CLARIMAG 5 et uniquement par le bas pour les modèles CLARIMAG 10 et CLARIMAG 15.
