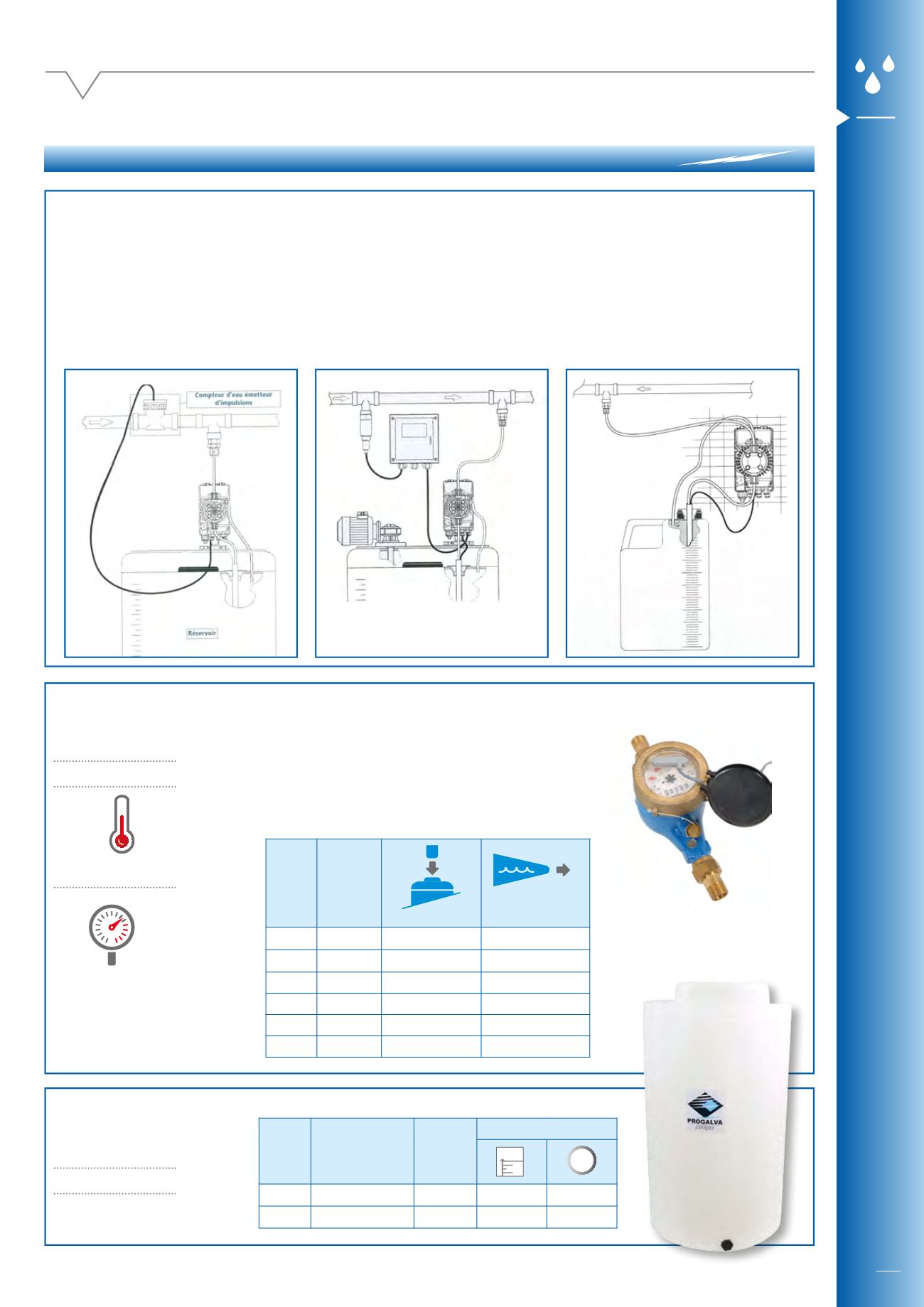

ENSEMBLE DE DOSAGE ET D’INJECTION
06.
ENSEMBLE DE DOSAGE ET D’INJECTION
/ ENSEMBLE DE DOSAGE
COMPTEURS
BAC DE DOSAGE
Le dosage consiste à injecter dans le liquide d’un réseau un pourcentage de produit de traitement.
Les compteurs à turbine sont équipés d’un couplage
magnétique, seule la turbine est immergée.
Les perturbations dues à l’eau impure ne peuvent
endommager le totalisateur capsulé, sous vide et rotatif.
Utilisation du compteur émetteur d’impulsions
Les compteurs émetteurs sont utilisés dans le cas d’un
traitement à dosage précis. Le compteur commande
Compteur à jets multiples
et cadran sec
Positionnement horizontal
Compteur pour eau froide
30°C maximum
Pression maximum
16 bars
Matière polypropylène roto
moulée
Gradué
Tampon supérieur
ø 140 mm
2 principes :
- Avec un compteur à impulsion qui commande une
pompe doseuse, pour les circuits ouverts.
- Avec une mesure de (pH ou autre qui commande une
pompe doseuse, pour les circuits fermés).
2 types d’installation :
- Circuit ouvert type eau sanitaire ou d’appoint.
- Circuit fermé type chauffage froid.
l’injection effectuée par la pompe doseuse. Différentes
valeurs d’impulsions sont possibles.
Réf.
Désignation
Volume
Encombrement en mm
H.
Ø
8346
Bac de dosage 120 L 120 L
830
470
8354
Bac de dosage 50 L
50 L
455
400
Réf.
DN
Connexion
Débit nominal
en m
3
/h
8340
15
Fileté 1/2’’
1,5
8341
20
Fileté 3/4’’
2,5
8342
25
Fileté 1’’
3,5
8343
32
Fileté 1’’ 1/4
5
8344
40
Fileté 1’’ 1/2
10
8345
50
Fileté 2’’
15
Utilisation du compteur émetteur d’impulsions
Les compteurs émetteurs sont utilisés dans le cas d’un traitement à dosage précis. Le compteur commande l’injection effectuée par la pompe doseuse. Différentes
valeurs d’impulsions sont possibles.
