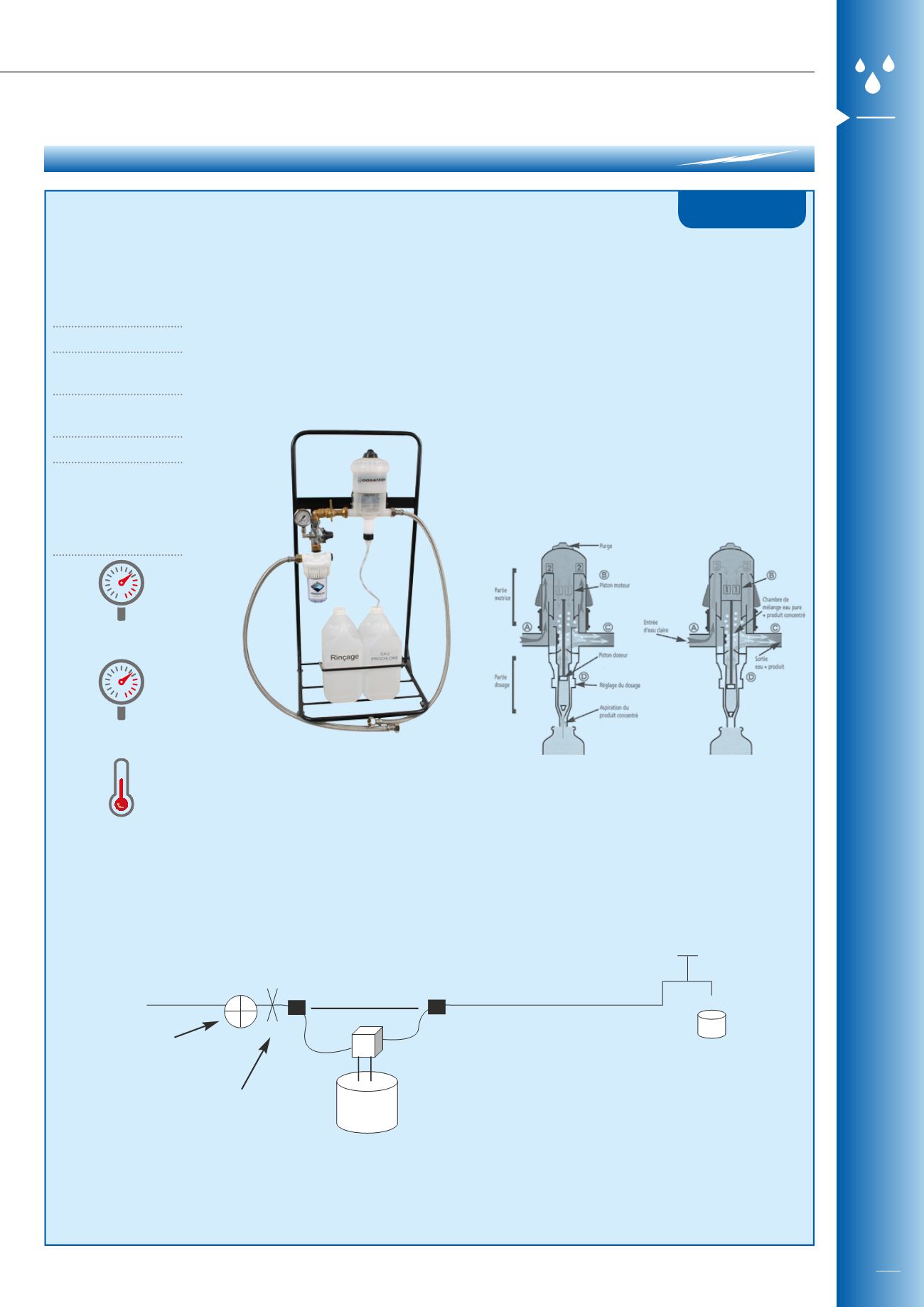

ENSEMBLE DE DOSAGE ET D’INJECTION
/ STATION DE DOSAGE
POMPE DOSEUSE HYDRAULIQUE SANS ÉLECTRICITÉ
NI COMPTEUR
Phase 1 :
L’eau
A
pousse le piston
B
, ce qui entraîne la sortie
du mélange en
C
. En même temps le piston doseur
D
aspire le produit et l’injecte dans la chambre
d’homogénéisation. En bout de course haute les clapets
d’admission
2
s’ouvrent, les clapets d’échappement
1
se ferment.
Phase 2 :
Le piston
B
descend et une partie de la solution est
injectée dans la chambre d’homogénéisation. En bout
de course basse les clapets d’échappement
1
s’ouvrent,
les clapets d’admission
2
se referment et le cycle
recommence.
L’ensemble est monté sur
un châssis équipé de :
1 Filtre 20 μ débit 1200 l/h
1 Limiteur de pression taré
à 4 bars
1 Manomètre de pression
pour contrôle
1 Vanne de barrage
1 Pompe doseuse :
- Débit mini 20 l/H
- Débit maxi 1500 l/H
- 2 Flexibles de
raccordement
Pression minimum
0,5 bar
Pression maximum
5 bars
Température d’utilisation
40°C
Nota : La pompe est réglée pour doser 0.2%
- 2 gr par litre d’eau débitée
- Suivant la fiche technique du produit Prochlore
- Il faudra faire une dilution à 50% avec de l’eau pour doser à 150 mg/l
- Calcul : dans 1 L de Prochlore avec 48° chlorométrique, il y a 152 gr de chlore libre 152 000 mg x 0.2% + 304 mg en diluant le produit à 50% le dosage
sera de 152 mg/L
NOUVEAUTÉ
Groupe de dosage hydraulique
Réf. 3975
Groupe de dosage pour traiter la décontamination des
réseaux eau sanitaire
Fonctionnement du doseur proportionnel :
Le passage de l’eau, même en petite quantité, agit
sur le piston moteur qui entraîne le piston doseur, ce
dernier aspire le produit et le refoule dans l’eau de la
canalisation.
compteur
vanne
