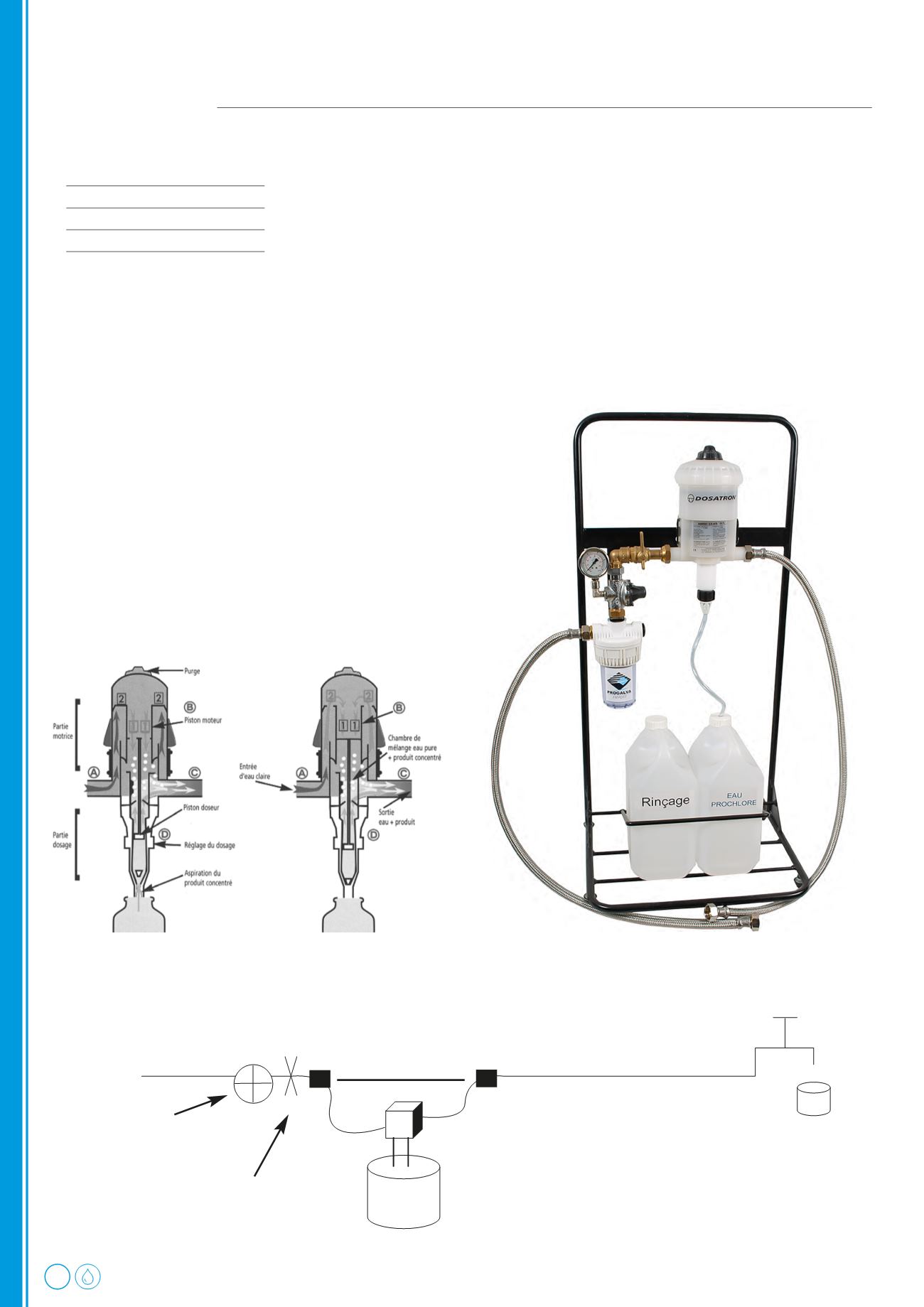

| 10. ENSEMBLE DE DOSAGE ET D'INJECTION |
STATION DE DOSAGE
Réf. 3975
Pression minimum 0,5 bar
Pression maximum 5 bars
Température d’utilisation 40°C
L’ensemble est monté sur un châssis équipé de
: 1 filtre 20 μ débit 1200 l/h • 1 limiteur
de pression taré à 4 bars • 1 manomètre de pression pour contrôle • 1 vanne de
barrage • 1 pompe doseuse (Débit mini 20 l/H - Débit maxi 1500 l/H) • 2 flexibles de
raccordement
NB
: La pompe est réglée pour doser 0,2%
- 2 gr par litre d’eau débitée
- Suivant la fiche technique du Hypochlorite de sodium BP447/50-12,5
- Il faudra faire une dilution à 50% avec de l’eau pour doser à 150 mg/l
- Calcul : dans 1 L de Prochlore avec 48° chlorométrique, il y a 152 gr de chlore libre
152 000 mg x 0.2% + 304 mg en diluant le produit à 50% le dosage sera de 152 mg/L
Groupe de dosage pour traiter la décontamination des réseaux eau sanitaire
Fonctionnement du doseur proportionnel :
Le passage de l’eau, même en petite quantité, agit sur le piston moteur qui entraîne le piston doseur, ce dernier aspire le produit et le refoule dans l’eau de la canalisation.
•
Phase 1 :
L’eau
A
pousse le piston
B
, ce qui entraîne la sortie du mélange en
C
. En même temps le piston doseur
D
aspire le produit et l’injecte dans la chambre
d’homogénéisation. En bout de course haute les clapets d’admission
2
s’ouvrent, les clapets d’échappement
1
se ferment.
•
Phase 2 :
Le piston
B
descend et une partie de la solution est injectée dans la chambre d’homogénéisation. En bout de course basse les clapets d’échappement
1
s’ouvrent,
les clapets d’admission
2
se referment et le cycle recommence.
• GROUPE DE DOSAGE HYDRAULIQUE
vanne
compteur
