3- TRAITEMENT : DÉSEMBOUAGE MAGNÉTIQUE
C’est la solution maîtrisée pour désembouer les petits, moyens et gros réseaux. Le principe consiste à retenir par des capteurs magnétiques type
CLARIMAG
, les boues d’oxydes
qui seront mises en circulation par le produit désembouant type
DBR 80
.
Le traitement pourra se faire sur une période de chauffe sans mise en œuvre contraignante.
Mode opératoire :
Installer un ou plusieurs capteurs magnétiques type
CLARIMAG
en fonction du réseau. De préférence sur le retour avant chaudière. En sous station aux points bas.
• Le montage se fera en dérivation à 30% du débit de l’installation pour préserver les caractéristiques du réseau
(voir schéma 4)
.
• Le produit désembouant sera injecté dans le réseau pour mettre en suspension les boues d’oxydes qui seront retenues au passage par les capteurs magnétiques.
• Les capteurs doivent être nettoyés manuellement ou automatiquement pour évacuer les boues d’oxydes.
• Progressivement l’installation sera désembouée pour retrouver sa situation normale de fonctionnement.
• Le contrôle de l’opération se fera par un suivi technique et des analyses.
2 fois par an pour le suivi préventif. Tenue d’un cahier de bord suivant paramètres :
• Le relevé du compteur d’eau d’appoint
• La pression du réseau
• Le pH > 9,5
• Le TH < 5
• Le TA > 5
• Le TAC > 20
• Les MES < 100mg/L
• Le fer total < 0,5mg/L de fer
• Le cuivre (si l’installation en contient) < 0,2mg/L
• Sulfites < 20mg/L de SO
3
• Phosphonates > 4mg/L de P
2
O
5
1 fois par mois en phase curative.
• TH (°F) < 5
• Fer total (mg/L de fer) < 5
• Sulfites (mg/L de SO3) > 20
• Les MES (mg/L de matières en suspension)
La mesure deMES est difficile à faire sur le chantier, sachant qu’il est conseillé de redescendre en dessous de 100mg/L deMES avant d’engager la phase préventive.
Nous avons défini un ratio par la turbidité pour avoir une appréciation de l’évolution du désembouage.
PARAMÈTRES DU SUIVI TECHNIQUE

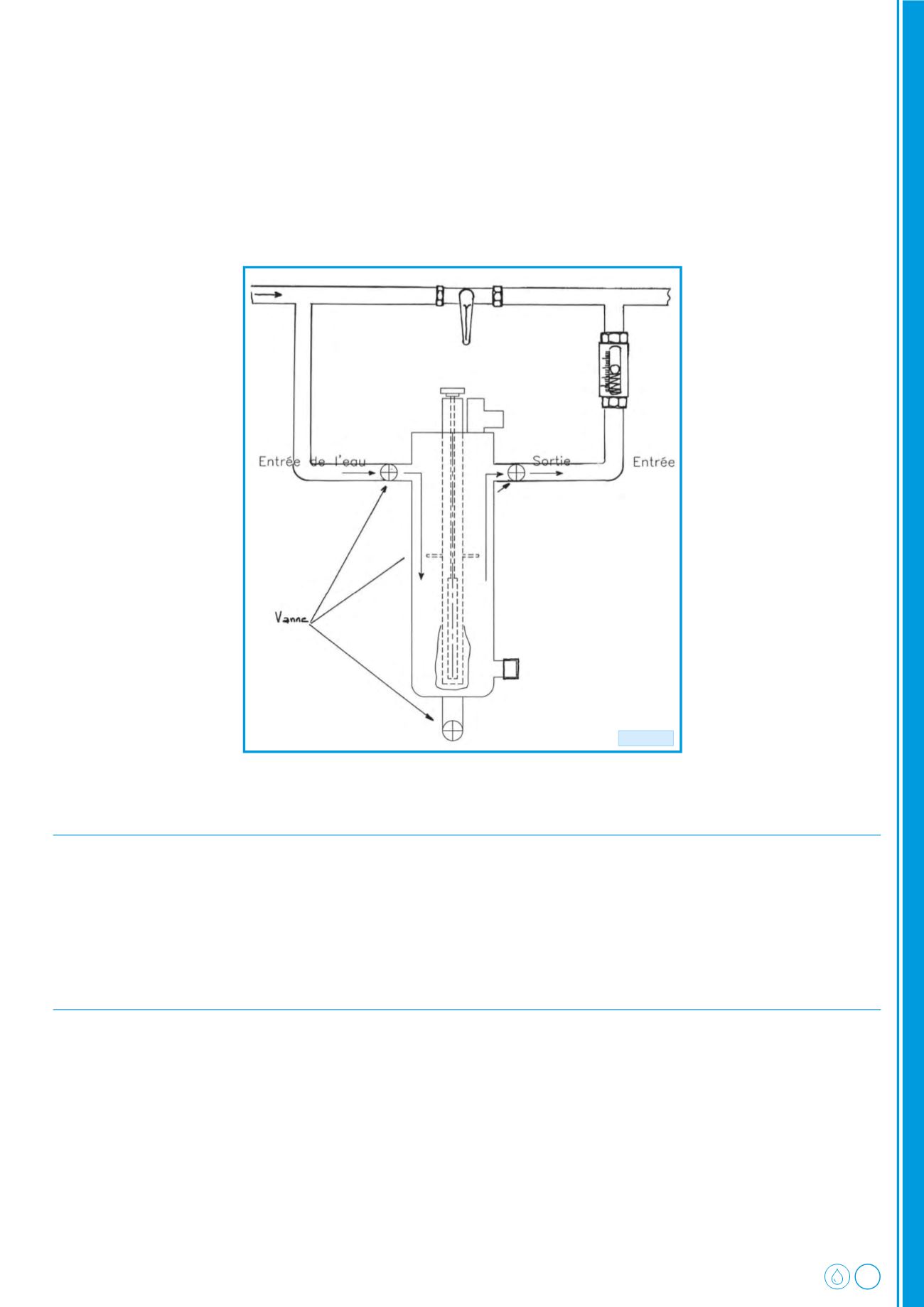

Schéma 4
